《厚鋼板焊接坡口處理技巧摘要》**，厚鋼板焊接坡口處理至關(guān)重要，坡口加工需保證精度，可采用機(jī)械加工、等離子切割等方式，確保坡口角度、鈍邊尺寸符合要求，表面平整光潔。，清理工作不能忽視，要徹底清除坡口及周邊的油污、鐵銹、氧化皮等雜質(zhì)，可使用砂輪打磨、化學(xué)清洗等方法，防止雜質(zhì)影響焊接質(zhì)量。，對于較厚的鋼板，可考慮開雙面坡口或采用多層坡口形式，以利于焊縫成型和減少焊接應(yīng)力，在坡口組裝時，要保證裝配間隙均勻，定位準(zhǔn)確，避免強(qiáng)制組裝造成坡口變形。，根據(jù)鋼板厚度和焊接工藝選擇合適的坡口角度，如常見的60° - 70°等，同時注意鈍邊的合理設(shè)置。

厚鋼板焊接坡口處理技巧

1. 坡口形式的選擇

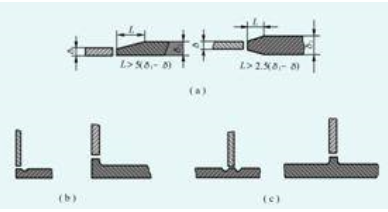

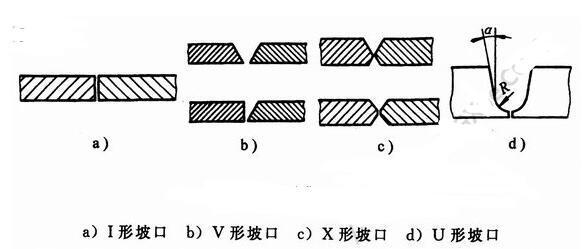

對于厚鋼板的焊接，通常需要根據(jù)鋼板的厚度和焊接要求來選擇合適的坡口形式。一般來說，6毫米厚度以上的鋼板需要開坡口，而6毫米以下的一般不需要。常見的坡口形式包括V型、U型等，其中V型坡口較為常用，角度一般為60度。對于80mm厚的單邊坡口全溶透焊縫，可以采用V型或U型坡口。

2. 坡口尺寸的確定

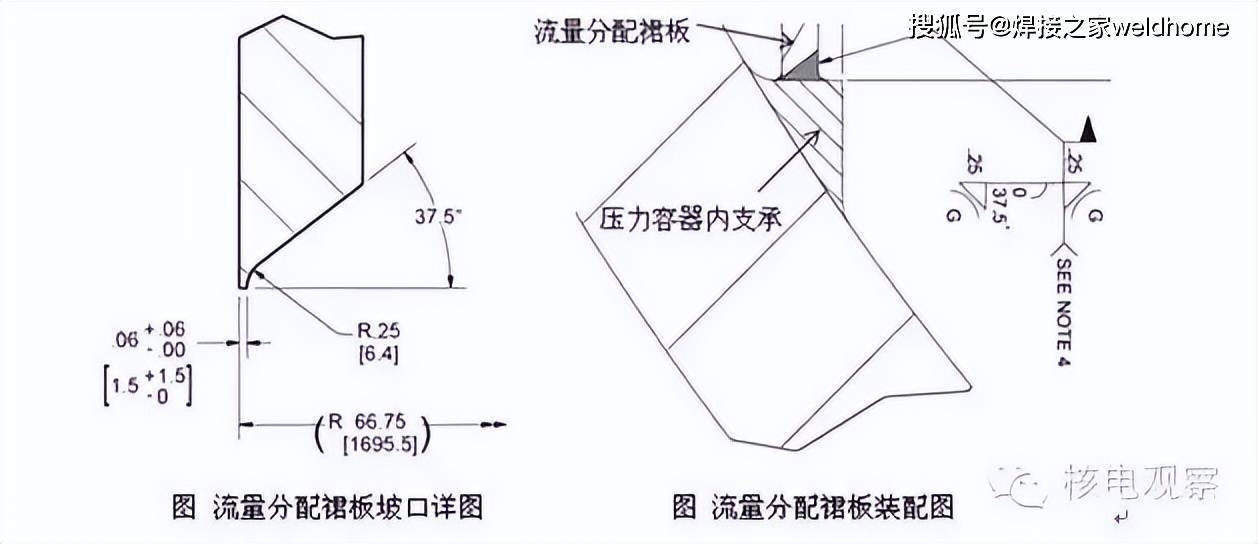

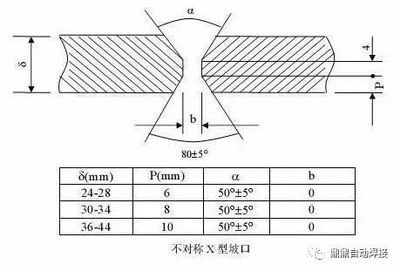

坡口的尺寸也是影響焊接質(zhì)量的重要因素。一般來說，坡口的深度應(yīng)為鋼板厚度的1/3到1/2，而坡口的角度則根據(jù)鋼板厚度的不同而有所變化。例如，對于3~6mm厚的鋼板，坡口角度為70度；而對于7~10mm及12~26mm的偶數(shù)厚度，坡口角度為60度。在實際操作中，還需要考慮到焊接工藝的要求，如使用自動焊機(jī)時，一般10毫米以下的鋼板不開坡口，而使用手工焊時，3毫米以上就需要開坡口。

3. 坡口的加工方法

坡口的加工方法有多種，包括使用半自動切割機(jī)、坡口機(jī)等。在加工過程中，需要注意的是，坡口切割完畢后要檢查板材的對角線誤差值是否在規(guī)定的允許范圍內(nèi)，如偏差過大，則需要進(jìn)行修補(bǔ)。此外，坡口的表面要清理干凈并作防銹處理或立即焊接。

4. 坡口的允許偏差

在加工坡口時，還需要注意坡口的允許偏差。例如，鈍邊的允許偏差為±2mm，角度的允許偏差為±0.5o，間隙的允許偏差則根據(jù)具體情況而定。這些偏差的控制對于保證焊接質(zhì)量和效率至關(guān)重要。

5. 焊接前的準(zhǔn)備

在進(jìn)行厚鋼板焊接之前，還需要進(jìn)行一系列的準(zhǔn)備工作。這包括清理焊口的油、漆、水、銹等雜質(zhì)，以及檢查坡口尺寸、根部間隙等是否符合要求。此外，還需要根據(jù)焊接材料的要求進(jìn)行烘干，如低氫型焊條需要經(jīng)過300°C溫度、1個小時以上的干燥后，再放入100°C的干燥箱內(nèi)時常干燥。

綜上所述，厚鋼板焊接的坡口處理技巧主要包括選擇合適的坡口形式和尺寸、采用正確的加工方法、控制坡口的允許偏差以及進(jìn)行充分的焊接前準(zhǔn)備。這些技巧能夠幫助提高焊接質(zhì)量和效率，減少焊接缺陷的發(fā)生。

厚鋼板焊接坡口角度優(yōu)化

坡口加工設(shè)備選型指南

焊接前坡口清潔技巧

坡口尺寸對焊接質(zhì)量的影響
