加固后結構健康監測技術是保障工程結構安全的重要手段，該技術涵蓋傳感器、數據采集與傳輸、數據處理分析及預警決策等環節，通過實時監測評估結構安全性，為工程維護提供數據支持，其關鍵技術包括研發全壽命性能監控平臺，實現監測、鑒定、加固改造一體化；結合預應力碳纖維板加固與應變監測，提升性價比和針對性，實際應用中需分階段推進，如前期文獻調研明確目標，中期設計系統架構并開發軟件，后期優化預警模型。

加固后結構健康監測技術概述

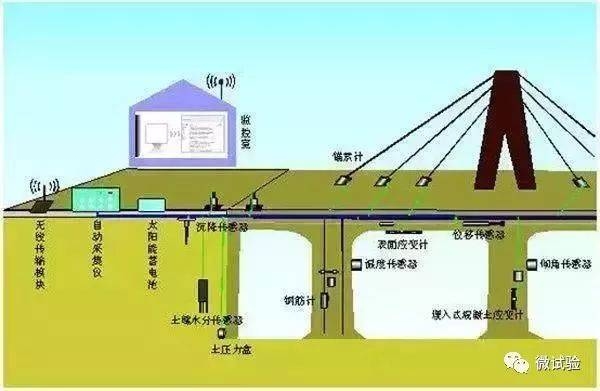

• 基于傳感器的監測技術
  • 應變計：可以粘貼在結構表面或內部，通過測量應變變化來評估結構受力狀態。例如在植筋加固后的混凝土結構中，應變計可用于監測植筋應力、混凝土內部應力以及結構整體變形，它具有靈敏度高、測量精度高的特點，但需考慮應變計的安裝位置、粘貼質量、溫度變化等因素的影響，以確保監測數據的準確性。
  • 光纖傳感器：如光纖布拉格光柵(FBG)傳感器，可測量加固結構中的應變、溫度等參數。光纖傳感器具有體積小、分布式測量、實時監測等優點，可用于植筋應力監測、混凝土內部應力監測和結構變形監測。不過其受光纖性能、粘接工藝和外部環境的影響，需考慮光纖損耗、溫度漂移等因素。光纖傳感器的耐腐蝕性和抗電磁干擾性使其適用于惡劣環境的監測，并且可實現遠程實時監測，大幅提升監測效率。
  • 加速度傳感器：可測量加固結構的振動和位移，評估其動態響應，用于檢測結構損傷和疲勞，提供預警信息。MEMS加速度傳感器小型輕便、抗沖擊能力強，適用于結構監測的便攜性和實時性要求。
  • 位移傳感器：可測量加固結構的變形，反映其結構穩定性。常用的位移傳感器包括電位計、光電傳感器和激光傳感器，這類傳感器精度高、抗干擾性強，適用于精密監測和變形量較小的結構。
  • 應力波傳感器：可通過應力波的傳播特性評估加固結構的損傷，采用非接觸式測量，適用于難以直接接觸的結構監測，并且應力波傳感技術發展迅速，在結構健康監測中潛力巨大。
• 無線傳感器網絡監測
  • 由多個無線傳感器節點組成，可實現加固結構的無線監測。節點功耗低、自組網能力強，適用于大范圍、復雜環境的監測，可實時傳輸監測數據，實現遠程管理和實時預警。例如在加固結構監測中，采用自組網技術，通過無線傳感器節點之間信息交換構建大型監測網絡，能夠?qū)崿F(xiàn)結構全方位數據采集。

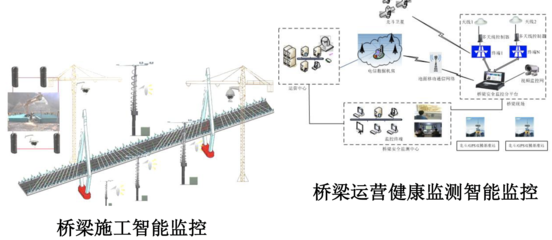

• 遠程監測系統
  • 利用物聯網技術，將監測數據通過互聯網傳輸至云平臺或控制中心，實現異地遠程實時監測和預警。如在植筋加固后的混凝土結構監測中，基于云平臺和移動端，可以實現遠程監控和預警，方便項目管理和決策。

數據處理與分析技術

• 數據處理算法
  • 采用時頻分析、模式識別等技術處理監測數據，提取結構健康狀態特征，對損傷程度進行評估。例如在加固結構健康監測中，通過這些算法處理傳感器采集到的振動、位移、應力等數據，以判斷結構的健康狀況。
• 損傷診斷模型
  • 基于損傷力學理論和有限元分析技術，建立損傷診斷模型，根據監測數據推斷結構損傷位置和程度。在加固結構中，通過對監測數據的分析，結合損傷診斷模型，可以確定結構是否存在損傷以及損傷的具體位置和嚴重程度。
• 人工智能與機器學習的應用
  • 引入人工智能和機器學習算法，提升監測數據的處理和分析能力，實現智能化健康評估和預警。在植筋混凝土結構監測中，可應用機器學習和深度學習算法對壓敏材料數據進行建模和分析，通過特征提取和模式識別，建立結構健康狀態評估模型，識別結構損傷的類型、位置和嚴重程度，并預測結構耐久性。

健康評估與預警技術

• 結構健康評估
  • 結合監測數據和損傷診斷結果，利用結構力學分析方法評估結構剩余承載能力，為加固決策提供依據。例如在加固結構健康監測技術概述中，通過對監測數據的處理和分析，評估結構的健康狀況，包括結構的受力情況、變形情況等，進而判斷結構的剩余承載能力。
• 預警閾值設定
  • 基于結構健康評估結果，設定預警閾值，當監測數據超過預警閾值時，觸發預警機制。在加固結構健康監測中，預警閾值的設定是非常關鍵的，它能夠及時發現結構可能存在的危險情況并發出預警信號。
• 預報模型
  • 建立基于損傷演化規律和結構力學分析的預報模型，預測結構未來損傷發展趨勢和失效風險。例如在加固后的結構健康監測中，通過建立預報模型，可以提前預測結構可能出現的損傷情況，以便采取相應的措施進行預防和修復。
