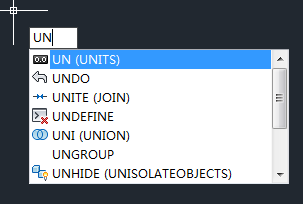

CAD圖紙的準確性可從以下方面入手：一是檢查尺寸和比例，通過查看圖紙屬性確認其是否正確，錯誤可能導致設計失敗，二是核對細節與標注，保證元素清晰準確，及時補充修正標注不清或遺漏部分，三是驗證圖形完整性，借助軟件檢查工具查看圖形元素是否完整、圖層顯示是否正確，四是對比設計標準，確保圖紙符合行業及公司內部規范。

一、利用CAD自帶功能驗證

1. 圖紙比較功能

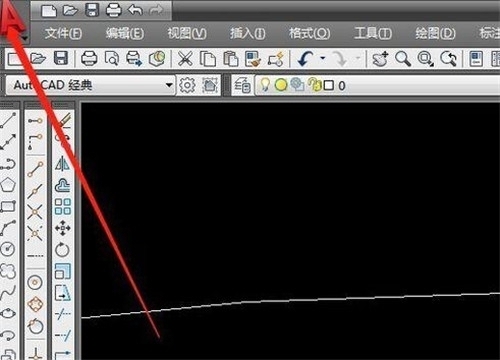

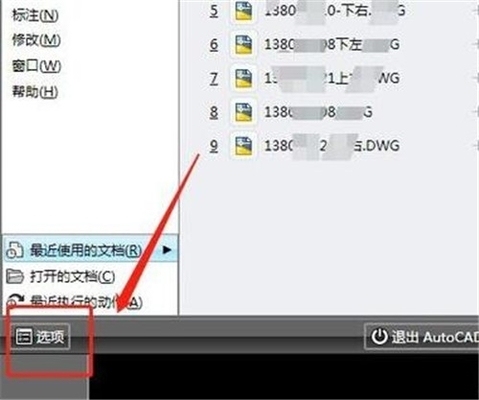

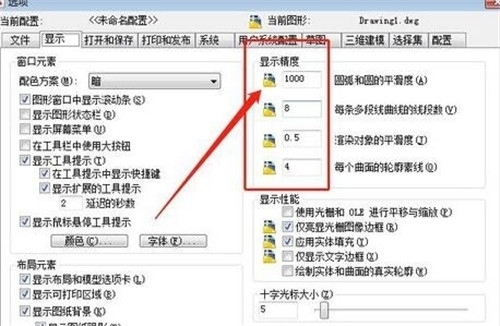

   • 在CAD中，可以使用圖紙比較功能來驗證圖紙的準確性。打開圖紙，選擇【編輯模式】下的【擴展工具】，點擊界面上方菜單欄的【圖紙比較】，在出來的對話框中點擊右側【瀏覽】，找到需要比較的舊圖紙和新圖紙，選好之后點擊下方【比較】按鈕。然后在圖紙比較對話框中，點擊【選項】，將會出現【比較設置選項】，在這里可以設置【比較精度】、【比較屬性】以及查看【標記顏色】，不同的顏色代表不同的結果，例如舊圖紙中灰色的部分就是未改變的，粉色是已改變的，紅色是已刪除的；新圖紙中灰色部分依然是未改變的，綠色的是已添加的，黃色的是已改變的。
2. 干涉檢查功能（針對三維圖紙）
   • 實體間干涉檢查作用：如果是三維CAD圖紙，可進行干涉檢查。在設計前期，CAD三維軟件可以模擬產品組裝后的實際情況，檢查多零件加工裝配時是否存在干涉。如多個零件存在干涉，那自然加工出來的產品就會裝不上去，出現干涉的地方要重新設計，做出避讓位或配合間隙，以使設計出的產品能滿足生產裝配要求。
   • 具體操作示例（以簡單原理說明）：如檢查筆和筆套的干涉，筆坐標是x1，x2，筆套是x3，x4，檢查x2x3是否有干涉，這是一維干涉檢查，推廣到二維和三維原理一樣，只是數學知識難度加大了一點。

二、視覺檢查方法

1. 重疊對比與顏色區分
   • 可以將兩個圖塊疊在一起，用兩種顏色來做視覺區分（最好是對比色或互補色），這樣能輕易的察覺到墻體和門等元素是否有移動等變化。
2. 轉換視覺形狀與交錯查看
   • 將圖紙上下兩個部分暫時轉化成一種簡單的視覺形狀后，再前后交錯的視線轉換（即上一眼下一眼的查看），能夠在很短的時間找到不同的地方。例如將兩張有差異的圖片放一起之后點擊下一張連續觀看，能發現唯一不同的地方會特別明顯的顯現出來（如A的尖的位置，深色部分一個大一個?。?。

三、檢查圖紙?jiān)貙傩?/h2>

1. 圖層檢查
   • CAD圖紙通常由多個圖層組成，每個圖層代表不同的內容。在查看CAD圖紙時，需要注意不同圖層的顯示和隱藏是否正確，以確?？吹剿璧男畔?，從而驗證圖紙準確性，例如某些關鍵元素是否被錯誤地隱藏在某個圖層中。
2. 對象屬性檢查
   • CAD圖紙中的對象通常有多個屬性，如顏色、線型、文字等。檢查這些屬性是否符合標準和設計要求，例如文字描述是否正確、顏色是否用于正確地標識不同類型的元素等，可以幫助驗證圖紙的準確性。
3. 標注和尺寸檢查
   • 標注和尺寸信息在CAD圖紙中通常非常重要。需要檢查標注是否準確、尺寸是否合理，以及它們是否能正確地反映圖紙中的大小和比例關系，確保沒有尺寸標注錯誤或者矛盾的地方。
4. 圖例檢查
   • 查看CAD圖紙中的圖例，圖例中包含了符號和代號的解釋。確保圖例的準確性并且能與圖紙中的符號和代號相對應，有助于理解圖紙內容從而驗證圖紙準確性。

四、其他檢查方法

1. 檢查圖紙閉合情況（針對圖形）
   • 可以使用特定命令檢查圖形是否閉合。例如在CAD軟件中，輸入“bo”然后回車，在彈出來的界面點擊上面的拾取點，再用鼠標點擊需要檢測的圖形，這時就會彈出提示界面，提示圖形是否閉合。
2. 坐標檢查
   • 在CAD命令行直接輸入“uCS”命令，定義好自己的0，0點，就可以檢查其他點位的坐標是否正確，以驗證圖紙準確性，這在檢查一些需要準確坐標定位的圖紙（如建筑平面圖中的某些構建位置等）時非常有用。
