砌體結構檢測新技術不斷發展，涵蓋多種方法，直接法可對砌體抗壓、抗剪強度直接測定；間接法則通過測定砂漿強度推算砌體強度，如建筑砌體結構垂直度檢測裝置，采用拼裝式固定框與活動框，利用激光筆及延伸板等降低誤差，單人即可操作，還有貫入法無損檢測砂漿抗壓強度，回彈法用于燒結普通磚抗壓強度檢測，原位軸壓法在墻體上直接試驗反映材料和施工質量，這些技術為查明砌體結構施工質量、材料性能等提供科學依據，助力保障建筑

砌體結構檢測新技術相關規定

根據《GB55007 - 2021砌體結構通用規范》，選用新研制的砌體結構現場檢測方法時，應符合下列規定：

1. 強度測試公式的數據要求：強度測試公式所依據的試驗散點圖，其橫坐標應包括不少于有差異的5組數據點；
2. 強度測試曲線相關系數要求：強度測試曲線的相關系數(或相關指數)不應小于0.85；
3. 強度測試曲線適用范圍要求：強度測試曲線適用范圍的上、下限不得在試驗數據的基礎上外推；
4. 試驗要求：應進行再現性和重復性試驗；
5. 應用經驗要求：應有工程的試點應用經驗。

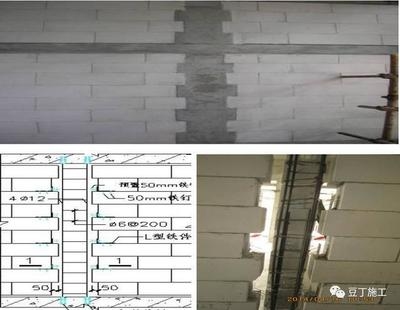

砌體結構檢測新技術示例

一、原位軸壓法

• 試驗裝置組成：由扁式液壓加載器、反力平衡架和液壓加載系統組成。
• 測試過程：測試時先在砌體測試部位垂直方向按試件高度上下兩端各開鑿一個水平槽，將反力平衡架的反力板置于上槽孔，在下槽孔內嵌入扁式加載器，并用白平衡拉桿固定。通過加載系統對試件分級加載，直到試件受壓開裂破壞，求得砌體的極限抗壓強度。單個測點的槽間砌體抗壓強度根據相應公式計算，公式中的原位軸壓法的無量綱強度換算系數是測點墻體上部的壓應力的函數，主要考慮試件上部壓應力和兩側砌體對被測試件約束影響的修正，測區砌體抗壓強度平均值也可根據相關公式計算得出。這種方法可以全面考慮磚材和砂漿變異及砌筑質量等對砌體抗壓強度的影響，適用于結構改建、抗震修復加固、災害事故分析以及對已建砌體結構的可靠性評定等，并且是一種半破損的試驗方法，對砌體所造成的局部損傷易于修復。采用此方法檢測砌體原位軸心抗壓強度時應嚴格遵照《砌體工程現場檢測技術標準》GB/T50315 - 2000的有關規定進行試驗數據分析和強度推定。

二、扁頂法

• 試驗裝置組成：由扁式液壓加載器及液壓加載系統組成。
• 測試過程：試驗時在待測砌體部位按所取試件的高度在上下兩端垂直于主應力方向沿水平灰縫將砂漿掏空，形成兩個水平空槽，并將扁式加載器的液囊放入灰縫的空槽內。當扁式加載器進油時，液囊膨脹對砌體產生應力，隨著壓力的增加，試件受載增大，直到開裂破壞，由此求得槽間砌體的抗壓強度。其強度換算系數有相應公式，同樣可按特定公式計算測區砌體抗壓強度平均值。扁頂法除可直接測量砌體強度外，當在被試砌體部位布置應變測點進行應變量測時，還可測量開槽釋放應力、砌體的應力 - 應變曲線、砌體原始主應力值和彈性模量。對于不同墻體尺寸，試件的尺寸也有相應規定，現場實測時，對于240mm墻體試件尺寸其寬度可與墻厚相等，高度為430mm(約7皮磚)；對于370mm墻體，寬度為240mm，高度為490mm(約8皮磚)。采用扁頂法檢測砌體原位軸心抗壓強度時也應嚴格遵照《砌體工程現場檢測技術標準》GB/T50315 - 2000的有關規定進行試驗數據分析和強度推定。

三、超聲波檢測

• 原理：是一種通過測量超聲波在材料中傳播的時間和傳播速度，來判斷砌體結構質量的方法。由于超聲波在不同的材料中傳播速度有所差異，通過分析超聲波的傳播情況，可以對砌體結構中的空洞、空鼓等缺陷進行精確的定位和評估。
