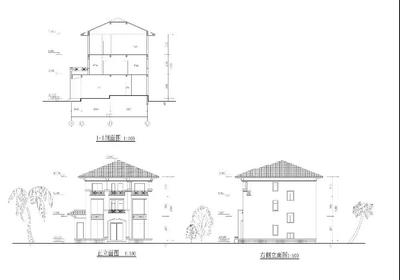

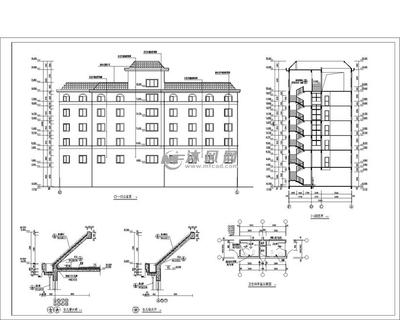

剖面圖與立面圖是建筑設計中兩種重要的圖紙類型，二者在功能及表現內容上存在顯著差異，立面圖主要展示建筑物外部某一面的外觀特征，包括門窗位置、裝飾構件、材料質感等，側重于呈現建筑美學和視覺效果；而剖面圖則通過假想用鉛垂剖切平面將物體切開，展示其內部結構、空間布局及構造層次，如墻體厚度、樓板高度、樓梯細節等，為施工提供技術依據，前者關注外立面的設計與比例協調，后者聚焦于垂直方向的內部構造解析，兩者相互補充，共同構成對建筑的完整表達

剖面圖與立面圖的區別

剖面圖和立面圖是建筑施工圖中的兩種重要圖紙，它們在圖示方法、圖示內容等方面存在顯著區別。以下是它們的主要區別：

性質不同

• 立面圖：在與房屋立面平行的投影面上所作房屋的正投影圖，稱為建筑立面圖，簡稱立面圖。它主要反映房屋的外貌和立面裝修的做法。

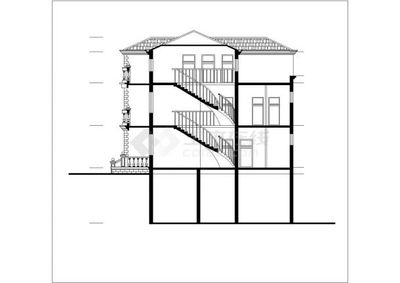

• 剖面圖：又稱剖切圖，是通過對有關的圖形按照一定剖切方向所展示的內部構造圖例。剖面圖是假想用一個剖切平面將物體剖開，移去介于觀察者和剖切平面之間的部分，對于剩余的部分向投影面所做的正投影圖。

房屋顯示不同

• 立面圖：從正對著方向看到的形狀，房屋長、高，層數、門、窗、各種裝飾線并示出外墻面材料、色彩，注出各層標高等，只繪出看得見的輪廓線。

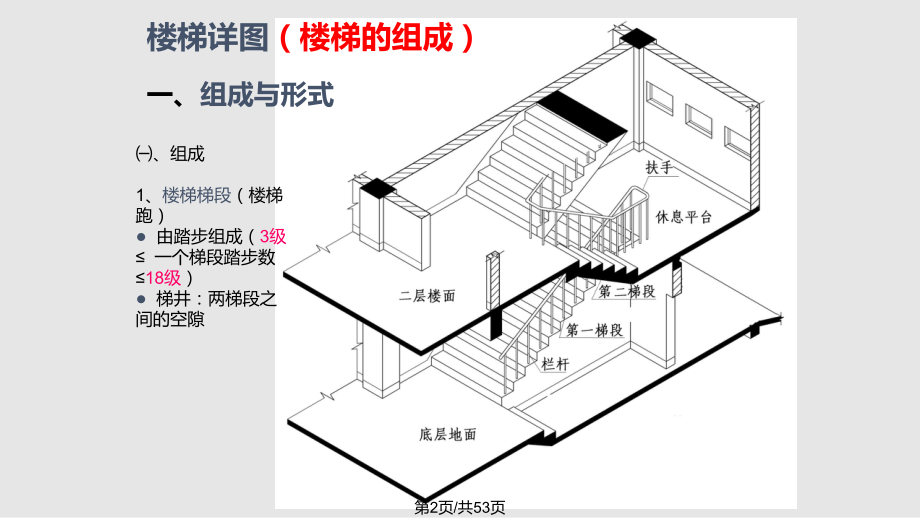

• 剖面圖：房屋用垂直面在恰當地方切開，留左邊部分，自右向左能看見的屋內各層的情況，示出各個構件的位置、尺寸及相互關系及各層標高。只繪出看得見的輪廓用細線示出。剖面圖上只標出房屋的寬和高。

作用不同

• 立面圖：按投影原理，立面圖上應將立面上所有看得見的細部都表示出來。但由于立面圖的比例較小，如門窗扇、檐口構造、陽臺欄桿和墻面復雜的裝修等細部，往往只用圖例表示。它們的構造和做法，都另有詳圖或文字說明。
• 剖面圖：一般用于工程的施工圖和機械零部件的設計中，補充和完善設計文件，是工程施工圖和機械零部件設計中的詳細設計，用于指導工程施工作業和機械加工。

表示方法不同

• 立面圖：建筑立面圖：建筑物外墻在平行于該外墻面的投影面上的正投影圖，是用來表示建筑物的外貌，并表明外墻裝飾要求的圖樣。
• 剖面圖：是對建筑物進行假想切割后，展示其內部結構的圖示方法。

通過以上對比，可以看出剖面圖和立面圖在建筑施工圖中的重要作用及其區別。立面圖主要用于展示建筑物的外觀和立面裝修，而剖面圖則用于展示建筑物內部的結構和構件關系。
