《焊接夾具設計要點摘要》**，焊接夾具設計至關重要，需綜合考慮多方面要點，定位要精準，確保工件在夾具中有確定且唯一的位置，保證焊接精度，夾緊裝置應能提供穩定可靠的夾緊力，防止工件在焊接過程中移位，同時避免因夾緊力過大而損傷工件。，夾具的構造要合理，具備良好的剛性和強度，以承受焊接過程中的熱量和力的作用，要考慮焊接工藝的特點，如焊接順序、焊接方法等，使夾具適應不同焊接需求。，還需注重夾具的通用性和經濟性，盡量設計成可調整或模塊化結構，提高其適用范圍，降低生產成本，要便于操作和維護，減少工人的勞動強度和操作難度。

焊接夾具設計要點

焊接夾具的設計對于保證焊接質量和提高生產效率至關重要。以下是根據搜索結果總結的焊接夾具設計的關鍵要點：

1. 設計前的準備

在設計焊接夾具之前，需要進行一系列的準備工作，包括了解產品分析和客戶要求分析，考慮企業的規范。此外，還需要明確待焊件的剛性，這是設計過程中的核心點之一。

2. 結構設計

焊接夾具的結構設計應該確保足夠的強度和剛度，以保證工件在加工過程中的穩定性。同時，夾具的操作應簡便、省力、安全可靠。設計時還應考慮到夾具的調整或更換過程中重復定位的可靠性，以及夾具的結構應力求簡單、合理，便于制造、裝配、調整、檢驗、維修等。

3. 定位和夾緊

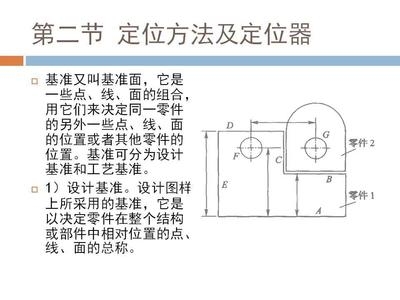

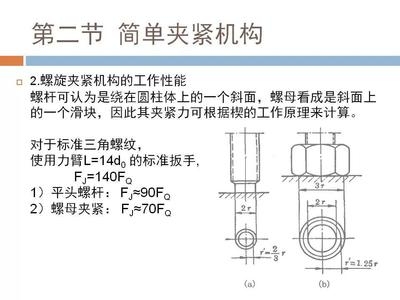

定位和夾緊是焊接夾具設計中的重要環節。定位銷的形式選擇通常為1圓+1菱，特殊情況下可選用2圓銷。夾緊力的要求一般情況下壓緊位置要求有30kg的壓緊力，弧焊夾具要求有50kg的壓緊力。在設計時，應確保定位準確、牢固，并且要考慮工件的裝卸便利性。

4. 材料和處理方式

焊接夾具的材料和處理方式也是設計中的關鍵因素。例如，夾具底座等結構件要求采用Q235-A板材和型材焊，而定位塊、夾緊塊則必須采用優質45#鋼并經熱處理去除加工應力。這些材料的選擇和處理方式直接影響到夾具的性能和壽命。

5. 自動化水平和制造成本

焊接夾具的自動化水平和制造成本是設計時需要平衡的兩個方面。生產綱領決定了焊接夾具的自動化水平及焊接工位的配置，而制造成本則與夾具的結構復雜性和所選用的材料有關。設計時應根據生產需求和成本預算，合理確定夾具的自動化水平和結構設計。

6. 注意事項

在設計焊接夾具時，還需要注意一些細節問題，比如氣缸的預留行程、腳輪的選用原則等。例如，氣缸在壓緊點處必須留有3mm的預留行程，而大型夾具（重量大于1.5噸）要求用6英寸PU腳輪，小型夾具要求用4英寸PU腳輪（重量小于0.8噸）。

綜上所述，焊接夾具的設計是一個綜合考慮多個因素的過程，需要設計師具備豐富的經驗和深厚的專業知識。通過遵循上述設計要點，可以提高焊接夾具的質量和生產效率。
