荷載試驗法是評估結構承載力與安全性的重要手段，其操作步驟包括前期準備、理論計算、分級加載及數據采集等環節，試驗前需制定詳細方案，明確目的并分析潛在問題；采用專業軟件進行靜力、活載效應等理論計算以指導實施，實際加載時按預估極限承載力的1/10至1/8比例分8-12個等級逐步施加荷載，每級維持至沉降穩定，通過千斤頂、油壓泵等設備施加壓力，配合百分表或位移傳感器監測沉降量，從而獲取應力、應變等關鍵參數，最終綜合評估結構的可靠性與安全性。

靜載荷試驗操作步驟

• 試驗前準備工作
  • 根據試驗需求，確定試驗的加載方式、載荷類型和試驗設備等內容。例如如果是對橋梁進行靜載試驗，要明確加載是采用重物加載（如沙袋、砝碼等）還是其他加載方式，載荷類型是集中力還是分布力等，試驗設備包括傳感器、測量?jī)x器等是否準備齊全。
  • 確定試驗人員，并確保其熟悉試驗設備的使用方法和試驗要求，這包括對設備的操作流程、安全注意事項等方面的熟悉。
  • 進行試驗設備的檢查和維護，確保其工作正常、安全可靠。如檢查傳感器的精度是否滿足要求，儀器的電量是否充足等。
  • 確保試驗區域的安全，清除雜物、防止物品掉落和意外事故發生。比如在試驗場地周?chē)O(shè)置防護欄，清理場地內的無關物品等。
• 試驗操作流程
  1. 場地與設備準備
     • 確保試驗區域的安全，設置警示標志和隔離措施，禁止未經許可的人員進入試驗區域。像在試驗區域周?chē)暇渚€，樹立警示標識牌等。
     • 確保試驗設備的穩定性，將試驗設備固定或牢固支撐在試驗區域。例如對于大型的加載設備要進行穩固的基礎安裝。
     • 根據試驗要求，調整試驗設備的工作狀態和參數設置。這可能涉及到對加載設備的加載速度、加載力大小等參數的設置。
  2. 試驗樣品安裝
     • 在試驗設備上安裝試驗樣品，并確保其穩固可靠。在安裝試驗樣品時，應根據試驗要求選擇合適的夾持方式和夾持裝置。比如對柱形試件可能需要特定的夾具來固定。
  3. 加載操作

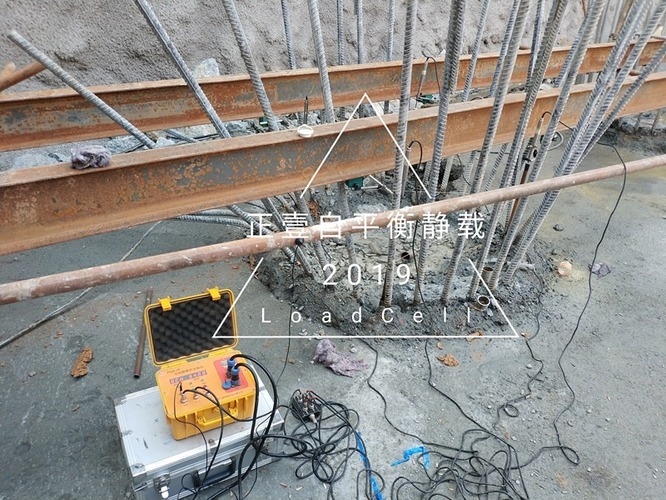

     • 調整試驗設備的加載方式和加載速度，向試驗樣品施加靜態載荷。例如在進行樁基載荷試驗時，慢速維持荷載法每級荷載加載后維持1h，按5、10、15、30、45、60min測讀樁頂沉降量，然后施加下一級荷載；快速維持荷載法基本依據是快速加載下得到的極限荷載乘以某修正系數后，可轉換成慢速加載時的極限荷載，且有其自身的測讀規則等。
  4. 試驗過程監測
     • 在試驗過程中，嚴禁任何非試驗操作人員進入試驗區域，并嚴禁擅自更改試驗設備的工作狀態和參數設置。
     • 及時觀察試驗樣品的變形情況和試驗設備的工作狀態，確保試驗過程的安全和穩定。例如觀察試驗樣品是否有裂縫產生，試驗設備的壓力顯示是否正常等。
     • 在試驗過程中，如發現試驗設備異?；蛟囼?yàn)樣品出現危險征兆，應立即停止試驗，并采取相應的安全措施。
  5. 試驗結束操作
     • 試驗結束后，及時停止試驗設備的工作，并進行數據記錄和分析。
• 試驗安全注意事項
  • 在進行靜載荷試驗時，應確保試驗樣品和試驗設備之間的匹配性，以避免發生試驗設備和試驗樣品失效的情況。
  • 根據試驗要求選擇合適的試驗設備和試驗樣品，確保試驗過程的安全和穩定。
  • 遵循試驗設備的操作規程和安全操作要求，確保試驗過程的安全可靠。
  • 將試驗設備和試驗樣品固定或牢固支撐在試驗區域，以防止試驗設備和試驗樣品的位移和傾斜。
  • 嚴格控制試驗設備的加載方式和加載速度，以避免試驗樣品的瞬態過載和試驗設備的失控。
  • 嚴格限制試驗區域的人員數量，禁止臨時工作人員進入試驗區域，并確保試驗操作人員能夠及時、準確地進行操作。
• 應急處理措施
  • 在進行靜載荷試驗時，如發生試驗設備故障或試驗樣品失效，應立即停止試驗，并采取相應的應急處理措施。
  • 若發生意外事故或突發情況，也應立即停止試驗，并采取相應的應急處理措施。
  • 在發生火災、爆炸或其他安全事故時，應立即采取適當?shù)膽?yīng)急處理措施，并及時報警求助。
• 試驗后操作
  • 在進行靜載荷試驗后，應及時對試驗設備進行清潔和維護，確保其正常工作。
  • 對試驗設備進行定期檢驗和維修，以確保其安全可靠。
  • 對試驗操作人員進行安全意識培訓，確保其了解試驗操作規程和安全操作要求。
  • 對試驗操作人員進行定期考核，以確保其具備應對突發情況和應急處理事故的能力。

動載荷試驗操作步驟（以橋梁動載試驗為例）

• 試驗前準備
  • 確定試驗方案，包括選擇合適的動載加載方式（如車輛加載、激振器加載等）、確定測試斷面和測點布置（如在橋梁關鍵部位布置加速度傳感器、應變傳感器等）、明確試驗的加載工況（如不同車速、不同車重等工況下的試驗）等。
  • 檢查試驗儀器設備，如傳感器的校準、數據采集系統的正常運行等，確保儀器設備能夠準確測量動載作用下橋梁的響應（如振動加速度、應變等）。
  • 清理試驗現場，保證橋梁試驗區域無雜物，設置必要的警示標志，防止無關人員和車輛進入試驗區域影響試驗結果或造成安全事故。
• 試驗操作流程
  1. 加載試驗
     • 根據試驗方案，采用選定的加載方式對橋梁結構施加動荷載。例如，若采用車輛加載，按照規定的車速和車重組合，使車輛在橋梁上行駛，模擬實際交通荷載對橋梁的動力作用。
     • 在加載過程中，同步采集橋梁結構在動載作用下的響應數據，如各測點的加速度、應變隨時間的變化數據等。
  2. 數據處理與分析
     • 對采集到的動載試驗數據進行處理，如去除噪聲干擾、進行數據濾波等操作，提高數據的質量。
     • 分析處理后的數據，獲取橋梁結構的動力特性參數，如自振頻率、振型、阻尼比等，以及在動載作用下的動力響應特征（如動應變幅值、動撓度等）。
     • 根據數據分析結果，評估橋梁結構的動力性能，判斷橋梁在動載作用下的安全性和可靠性。
• 試驗安全與后續工作
  • 在試驗過程中，密切關注試驗現場的安全狀況，防止因加載設備故障、車輛失控等原因造成安全事故。
  • 試驗結束后，對試驗數據進行整理、歸檔，編寫試驗報告，總結橋梁動載試驗的結果，提出對橋梁結構維護、加固或進一步研究的建議等。
