超聲波檢測混凝土裂縫是一種非破壞性技術，其原理是借助帶波形顯示功能的超聲波檢測儀，測量超聲脈沖波在混凝土中的傳播速度、首波幅度及接收信號主頻率等參數，當混凝土存在裂縫時，超聲波的傳播路徑會發生改變，導致聲速降低、波幅衰減以及頻率變化，通過分析這些變化，能夠精準判斷裂縫的位置、深度和走向，該方法可有效評估混凝土內部質量與缺陷情況，如裂縫、蜂窩和空洞等，為結構安全評定提供依據，且操作受多種因素影響，需綜合考慮以確保檢測結果的準確性

超聲波檢測混凝土裂縫的原理

超聲波檢測混凝土裂縫的原理主要基于超聲波在不同介質中的傳播特性。當超聲波穿過混凝土?xí)r，如果遇到裂縫，會發生反射、折射和繞射等物理現象，這些現象會導致聲波的傳播時間（聲時）延長。通過測量聲時的變化，可以推測裂縫的深度和其他相關信息。

超聲波檢測的基本步驟

1. 準備工作：在開始檢測之前，需要確?；炷两Y(jié)構處于正常工作狀態，并且試件安裝的支承部分接觸密實。這一步驟還包括檢查儀器及設備的工作可靠性。

2. 超聲波傳播：超聲波在混凝土中傳播時，如果遇到裂縫，聲波的傳播路徑會發生改變，導致聲時延長。這種變化可以通過超聲波檢測儀器捕捉到。

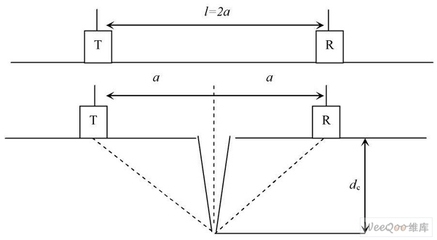

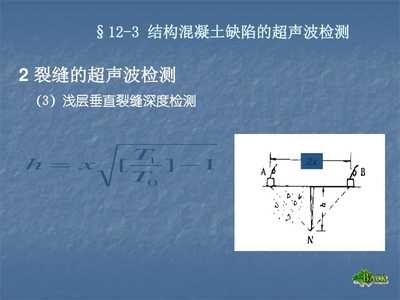

3. 數據分析：通過分析接收到的超聲波信號，特別是首波的相位變化，可以推斷出裂縫的深度和其他特征。這是因為換能器平置在裂縫兩側的間距不同會引起首波幅度及其振幅相位的變化。

4. 結果解釋：根據分析得到的數據，可以評估裂縫的嚴重程度，并據此制定相應的維修或加固措施。

超聲波檢測的優點

• 無損檢測：超聲波檢測是一種無損檢測技術，可以在不破壞混凝土結構的情況下進行檢測。

• 高精度：相比于其他檢測方法，超聲波檢測能夠提供更高的檢測精度，尤其適用于深部裂縫的檢測。

• 快速高效：超聲波檢測過程簡單、快速，可以大大提高檢測效率。

結論

綜上所述，超聲波檢測混凝土裂縫的原理主要是通過測量超聲波在混凝土中傳播時因遇到裂縫而導致的聲時變化，以此來推測裂縫的深度和其他特征。這種方法具有無損、高精度和快速高效等優點，因此在建筑工程中得到了廣泛應用。
