施工流程圖在施工過程中起著關鍵作用，但存在一些常見問題，一是流程邏輯不清晰，環節銜接混亂，導致施工人員難以準確理解各步驟順序，影響工程推進效率，二是對關鍵工序標注不明，無法突出重點把控環節，易使施工質量出現隱患，三是缺乏必要的時間節點標注，難以有效進行進度管理，容易造成工期延誤，四是部分流程圖未充分考慮資源分配，如人力、材料、設備等的合理安排，可能引發資源閑置或過度緊張的情況，五是更新不及時，當施工方案有調整時，流程圖未能同步修改，使其失去指導意義，還存在繪圖不規范、符號使用不統一等問題，影響整體的可讀性和專業性。

施工流程圖常見問題

總平面布置圖問題

在施工流程圖中，總平面布置圖是一個重要的組成部分，它涉及到場地的總體布局和規劃。根據搜索結果，總平面布置圖在施工圖文件中普遍存在表達深度不足的問題。具體表現為：

1. 范圍界定不明確：許多施工圖僅標注了用地范圍，而忽略了場地四鄰原有的規劃道路、建筑物和構筑物，這不符合《建筑工程設計文件編制深度規定》的要求。

2. 缺乏原地形和地物信息：一些施工圖未能保留原地形和地物的信息，這對于場地的準確測量和定位至關重要。

3. 豎向設計不完善：施工圖中往往只標注了建筑物的±0.000設計標高相對于場地測量標高的數值，而沒有詳細說明場地內與外圍城市道路標高的銜接，以及場地內道路的標高設計，這可能導致排水不暢等問題。

4. 土方工程平衡設計缺失：盲目進行豎向設計可能會導致不必要的挖方或填方，增加工程成本。

5. 詳圖設計不足：例如道路橫斷面、路面結構，管線的上下左右尺寸關系，以及擋土墻、護坡排水溝等詳圖設計不足，這些都會給施工帶來困難。

6. 消防車道寬度不符合要求：消防車道距離高層建筑外墻小于5米，不滿足消防登高面的要求。

建筑設計說明問題

建筑設計說明是施工流程圖中的另一個關鍵部分，它包含了建筑的各種設計細節和技術要求。常見的問題包括：

1. 裝飾做法說明不完整：許多施工圖僅提供了文字說明，缺乏詳細的材料做法一覽表和各部位裝修材料一覽表，這使得表達不夠清晰。

2. 門窗表信息不全：對于組合窗和非標準窗，立面圖和拼接件選擇、固定件、窗扇大小、開啟方式等內容標注不清，甚至沒有提及門窗的性能要求，如防火、隔聲、抗風壓等。

3. 防火設計說明存在問題：每層建筑平面中未注明防火分區面積和分區分隔位置示意圖，或者沒有單獨成圖，這不符合《建筑工程設計文件編制深度規定》的要求。

4. 節能設計說明不足：例如外窗缺少保溫隔熱措施，導熱系數的主體部位值與平均值概念不清，以及缺少節能設計計算書和審查文件，這可能導致節能設計不經濟。

5. 幕墻工程和其他特殊構造的技術要求未說明：如玻璃幕墻、金屬幕墻、石材幕墻等，以及特殊的屋面工程，都需要詳細的技術要求說明。

6. 電梯（自動扶梯）選擇及性能說明缺失：包括功能、載重量、速度、停站數、提升高度等重要參數未被說明。

7. 墻體預留孔及樓板預留孔說明不清：管道井樓層的封堵方式等也未在說明中提及。

8. 屋面防水等級未說明或做法不符合要求：例如將屋面砼結構層作為一道防水設防，或卷材厚度不符合相應防水等級要求。

9. 民用建筑建筑材料有害物質限量未說明：這些建筑材料的有害物質限量應在說明中明確，以符合建設部的相關規定。

電氣專業問題

在施工流程圖的電氣專業部分，常見的問題包括：

1. 電容器裝置的開關設備及導線等載流部分的允許電流選擇不當：通常按不小于或等于1.5倍選擇，但這可能與強規《10kV及以下變電所設計規范》GB50053-94的規定不符。

2. 電氣導線截面積選擇僅考慮發熱條件：忽略了電壓損失允許值和短路熱穩定等其他條件，這不符合《電力工程電纜設計規范》GB50217-94和《低壓配電設計規范》GB5054-95的規定。

3. 未在室內靠近進線點裝設隔離電器：由建筑物外引入的低壓配電線路應在室內便于操作的地點裝設隔離電器，以確保檢修室內線路和設備時可明顯表達電源的切斷。

4. 電器的選擇和出線開關的遮斷能力未按短路容量校驗：這可能導致電器的選擇過程繁瑣且不符合安全要求。

5. 配電系統設置防雷電磁脈沖的考慮不足：高層住宅電氣設計中每一樓層配電箱設電涌保護的必要性未被充分考慮。

6. 住宅總電源漏電保護功能的設置問題：雖然每棟住宅總電源應具有漏電保護功能，但對于其他進線電源如電梯專用電源等是否需要設置帶漏電保護功能的開關尚不明確。

7. 電梯廳照明及應急照明燈中設置自熄節能開關的問題：雖然節能自熄開關有利于節能，但在高層住宅的樓梯間應設應急照明，這可能導致長明燈的幾率增加。

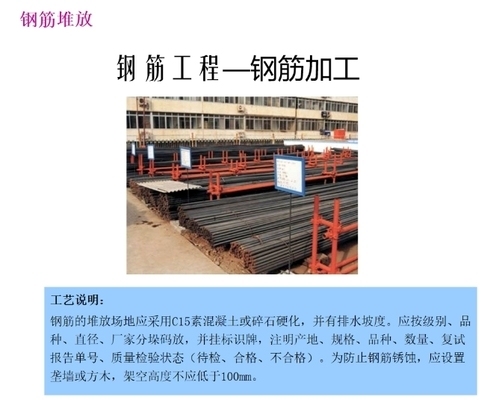

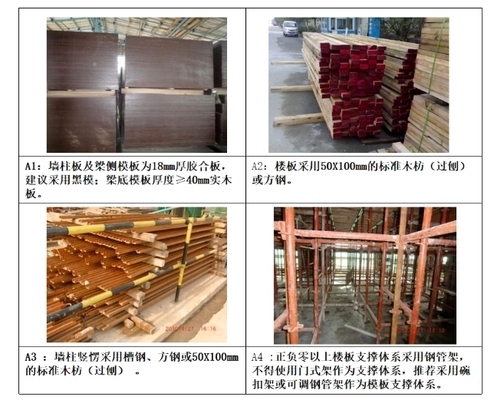

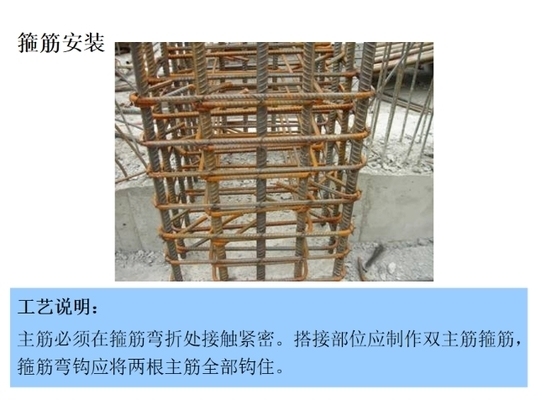

結構設計問題

在施工流程圖的結構設計部分，常見的問題包括：

1. 樓梯碰頭問題：樓梯平臺或梯段凈高小于國家規范規定的梯段凈高2.2米、平臺凈高2.0米的要求，這需要在設計時預留足夠的富裕量，并復核結構樓梯梁的高度。

2. 車庫施工問題：車庫施工中可能存在設計不合理的車庫綜述問題，需要根據具體情況仔細復核結構樓梯梁的高度，并在必要時取消樓梯梁采取厚板設計。

以上問題反映了在施工流程圖設計和審查過程中可能遇到的一些常見問題。這些問題的存在可能導致施工難度增加、成本上升，甚至影響建筑物的安全和功能性。因此，在設計和審查施工流程圖時，應嚴格按照相關規范和標準進行，確保設計的合理性和施工的可行性。
