加固設計與施工圖對接至關重要，在對接過程中，需明確結構現狀，包括原有結構的材料、尺寸、承載能力等，這是精準加固設計的基礎，設計人員要依據相關規范和實際需求，確定合理的加固方案，如增大截面法、粘貼碳纖維等，并在施工圖中清晰標注加固部位、材料規格及施工要求，施工方則要深入理解設計意圖，對施工圖中的細節，如鋼筋布置、新增構件連接等進行細致研究，雙方需密切溝通，針對施工中的難點，如空間受限區域的加固操作、不同材料結合處的處理等，

加固設計與施工圖對接要點

一、依據結構鑒定報告

• 原結構狀況的考量
  • 加固設計必須以原結構的可靠性鑒定和抗震鑒定為基礎，這些鑒定結果是確定加固方案的依據。施工圖應準確反映出針對原結構問題的加固設計內容，例如原結構存在的構件承載能力不足、抗震性能差等問題，在施工圖中要有相應的加固措施體現，如針對梁、柱等構件的加固設計，應明確在施工圖中的具體做法，像梁的粘鋼加固或柱的增大截面加固等的詳細尺寸、材料要求等。

二、遵循安全可靠原則

• 確保加固后的結構性能
  • 加固設計要保證結構在加固后滿足強度、剛度、抗裂性、穩定性和耐久性等要求，施工圖則是將這些設計要求轉化為可實施的施工細節。例如在進行粘碳纖維加固設計時，要規定碳纖維的粘貼層數、粘貼方向等，施工圖要詳細畫出碳纖維的粘貼范圍、搭接長度等細節，確保加固后的結構能安全可靠地承受預期荷載。

三、考慮經濟合理性

• 成本與效果的平衡
  • 加固方案選擇時要兼顧經濟合理，在設計中選擇合適的加固方法，施工圖繪制時也要考慮材料的合理使用和施工的便捷性以控制成本。比如，對于一些對外觀和使用空間要求不高的結構，增設支撐加固可能是比較經濟的方法，施工圖中就要明確支撐的位置、尺寸和材料規格等，避免不必要的浪費。

四、明確節點構造

• 加固節點的重要性

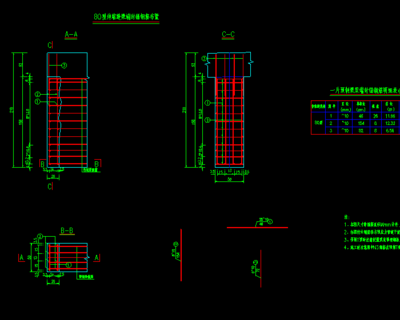

  • 加固節點往往比加固構件本身更重要。在加固設計中要對節點的構造進行詳細設計，如鋼筋的錨固、連接等節點處理。施工圖應清晰展示這些節點的詳細構造，包括節點處各構件的連接方式、錨固長度、附加錨固措施等，施工人員才能按照施工圖準確施工，避免因節點處理不當留下安全隱患。

五、符合相關規范

• 遵守現行規范標準
  • 加固設計要依據相關的專業規范，如CECS25:90《混凝土結構加固技術規范》、CECS146:2003《碳纖維片材加固混凝土結構技術規程》等。施工圖的繪制也要符合這些規范的要求，例如規范中對各種加固材料的性能指標、施工工藝等的規定，要在施工圖中體現，如結構膠的使用要求、植筋的錨固長度要求等。
