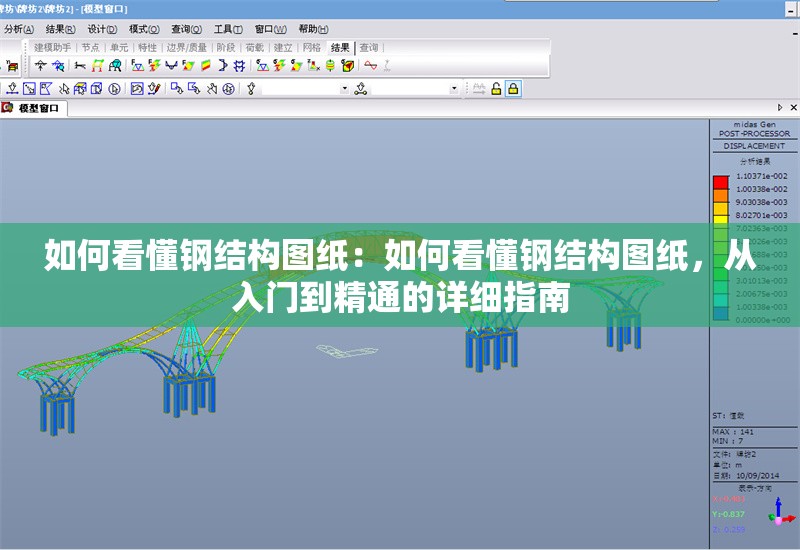

看懂鋼結構圖紙需掌握多方面知識與技巧，先熟悉基本符號、術語，如“H”代表梁等，明確各類構件含義，仔細研讀尺寸標注，包括構件長度、寬度、高度及定位尺寸等，確保施工精準，了解圖紙中連接方式，如焊縫、螺栓等表示方法，對結構安全至關重要，建立三維空間想象能力，將平面圖紙轉化為立體結構，有助于理解各構件空間關系，結合設計說明，掌握結構設計要求、材料規格等信息。

鋼結構圖紙作為鋼結構工程的“語言”，準確傳達著設計意圖與施工要求，對于從事鋼結構相關工作的人員，無論是設計師、施工人員還是項目管理人員，掌握看懂鋼結構圖紙的技能至關重要，本文將系統地闡述看懂鋼結構圖紙的方法與要點,助力讀者逐步攻克這一關鍵環節。

鋼結構圖紙的基礎認知

（一）圖紙的分類與作用

鋼結構圖紙主要包括設計總說明、結構布置圖、節點詳圖、構件詳圖等，設計總說明是圖紙的綱領性文件，涵蓋工程概況、設計依據、材料選用、施工要求等重要信息，為后續看圖提供整體框架與指導原則，結構布置圖展示鋼結構在建筑中的整體布局，如鋼梁、鋼柱的位置與連接關系，讓觀者對結構體系有宏觀把握，節點詳圖聚焦于構件間的連接節點，詳細呈現連接方式、構造細節，是確保結構安全性與穩定性的關鍵依據，構件詳圖則針對鋼梁、鋼柱等單個構件，標明其尺寸、形狀、孔洞位置等,為構件制作提供精確數據。

（二）圖紙的符號與標注

鋼結構圖紙擁有一套獨特的符號體系，焊縫符號用以表示焊縫的形式、尺寸與要求，不同形狀、位置的焊縫符號代表各異的焊接工藝，型鋼符號如 H 型鋼、工字鋼、槽鋼等，以特定圖形與標注表明其型號與規格，尺寸標注遵循一定規則，除常規的長度、寬度、高度標注外，還涉及弧度、角度、坡度等特殊標注，且標注位置與方式有嚴格規范,以確保施工人員能準確理解構件尺寸與位置關系。

深入解讀設計總說明

設計總說明雖無圖形，但內容豐富且關鍵，首先關注工程名稱、地點、結構類型等基本信息，明確項目的大致背景與定位，重點研讀設計依據，包括所遵循的國家標準、行業規范以及地質勘察報告等，這決定了結構設計的安全性與適用性標準，材料選用部分詳細說明了鋼材的牌號、等級、性能要求，如 Q355B 鋼材的含義與適用范圍，以及螺栓、焊條等配套材料的規格，為施工采購與質量把控提供依據，施工要求涵蓋吊裝、焊接、防腐等關鍵工序的注意事項，如焊接環境的最低溫度限制、防腐涂料的涂刷遍數與間隔時間,這些要求直接關系到工程質量與工期進度。

剖析結構布置圖

（一）平面與立面布局

從結構平面布置圖入手，觀察鋼柱在建筑平面上的分布規律，通常沿軸線均勻排列，注意柱距、跨度等尺寸標注，判斷結構的穩定性與受力均勻性，鋼梁的布置與鋼柱相連，形成框架體系，通過立面布置圖可了解鋼梁在不同樓層的高度變化、坡度設置，以及與鋼柱的連接層次,明晰結構的豎向承重與傳力路徑。

（二）構件編號與連接關系

結構布置圖中的構件均有唯一編號，借助編號對照構件詳圖，可深入了解每個構件的具體參數，留意構件間的連接符號與線條，如焊縫連接的示意線條、螺栓連接的符號標記，結合節點詳圖，明確連接方式的細節，包括螺栓數量、規格、排列方式，焊縫的類型（角焊縫、對接焊縫）與尺寸要求,從而把握結構的整體性與連續性。

精研節點詳圖

（一）常見節點類型

鋼結構節點形式多樣，如剛架節點、梁柱節點、桁架節點等，剛架節點常用于門式剛架結構，其連接強度與構造直接影響結構的穩定性與抗震性能，梁柱節點是框架結構的核心節點，承受多種荷載作用下的復雜應力，需確保節點的剛性與強度滿足設計要求，桁架節點主要傳遞軸力,注重桿件的精準連接與受力均勻性。

（二）節點構造細節

仔細查看節點詳圖中的構件切割、拼接方式，如鋼柱的接頭位置、鋼梁的分段連接點，了解焊接坡口的形式、角度與尺寸，以及螺栓孔的位置、直徑與精度要求，對于高強度螺栓連接節點，注意螺栓的預緊力控制要求、接觸面的處理方式，確保連接的可靠性與緊密性，節點處的加勁板、肋板等構造措施，用于增強節點的局部穩定性與承載能力，需明確其設置位置、尺寸與連接方式。

解讀構件詳圖

（一）鋼梁詳圖

鋼梁詳圖展示其長度、高度、翼緣寬度與厚度等尺寸，以及腹板與翼緣的連接構造，觀察梁端的支座連接形式，如鉸支座、滾動支座或固定支座的構造細節，決定梁的受力邊界條件，梁上的孔洞位置與用途需重點關注，如螺栓孔用于連接其他構件，人孔、手孔方便檢修與通行,其位置與尺寸應符合設計要求與施工便利性原則。

（二）鋼柱詳圖

鋼柱詳圖包含柱身的高度、截面尺寸、柱腳形式等信息，柱腳是鋼柱與基礎的連接關鍵部位，常見的有埋入式柱腳、外包式柱腳等，其構造需滿足抗剪、抗彎與錨固要求，確保將鋼柱的內力可靠地傳遞給基礎，柱身的拼接位置與方式影響柱的整體性能，注意拼接焊縫或螺栓連接的設計與施工要求,保證柱的連續性與強度。

綜合看圖與實踐應用

在分別解讀各類圖紙后，需進行綜合看圖，將設計總說明、結構布置圖、節點詳圖與構件詳圖相互印證，形成對整個鋼結構工程的完整理解，從結構布置圖中選取某一構件，依據構件編號在構件詳圖中查找其具體參數，再結合節點詳圖確定其與其他構件的連接方式,同時遵循設計總說明中的施工要求與材料規定。

在實際施工過程中，施工人員依據圖紙進行鋼結構的制作與安裝，制作階段，工人按照構件詳圖下料、切割、焊接，確保構件尺寸與構造符合圖紙要求，安裝時，依據結構布置圖與節點詳圖進行吊裝、定位與連接，嚴格控制誤差范圍，保證結構的準確性與穩定性，質量檢查人員對照圖紙對各環節進行檢查驗收,確保工程質量達到設計標準。

看懂鋼結構圖紙需要耐心與細心，從基礎認知入手，逐步深入解讀各類圖紙內容，通過綜合看圖與實踐應用,不斷積累經驗，
